數字時鐘電路原理圖

返回列表 來源：發布日期： 2020.07.27

方解石晶體振蕩器和六級十分頻器構成規范秒產生電源電路。在其中“非”門作為整形美容以進一步改進輸出波型。運用二-十計數器的第四級觸發器原理Q3端輸出脈沖頻率是記數脈沖的1/10，結構一級十分頻器。假如方解石晶體振蕩器的波動頻率為1MHz，則經六級十分頻后，輸出脈沖的頻率為1Hz，即周期時間為1s，即規范秒脈沖。

規范秒脈沖進到秒計數器開展六十分音器后，得到分脈沖;分脈沖進到分計數器再經六十分音器后得到時脈沖;時脈沖進到時計數器。時、分、秒各計數器經譯碼器顯示出去。較大顯示信息數值23鐘頭59分59秒，再鍵入一個脈沖后，顯示信息校準成零。例如，計數器可選74LS161集成ic、譯碼器可選74LS248、顯示屏可選LC5011-11。

校“時”和校“分”的校準電源電路是同樣的，今以校“分”為例子。“和非”門G1、G2、G3組成一個二選一電源電路。一切正常記時時，根據基礎RS觸發器開啟“與非”門G1而封閉式G2門，那樣秒計數器輸出的脈沖可經G1、G3進到分計數器，而這時G2因?yàn)橐粋€(gè)鍵入端為0，校準用的秒脈沖進不了。在校準“分”時，按下電源開關S1，狀況恰好適反：G1被封門而G2開啟，規范秒脈沖直接進入分計數器開展迅速校“分”。

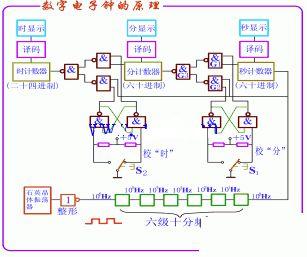

數字時鐘電路圖
