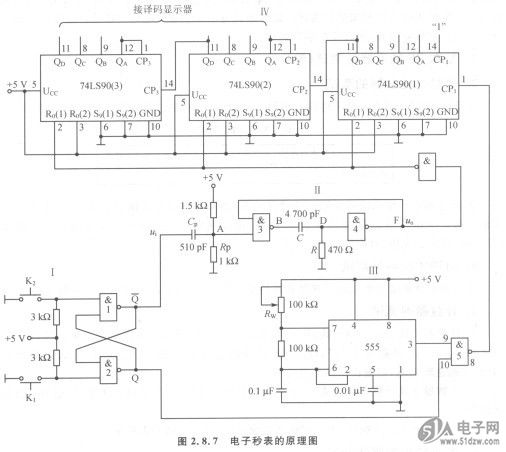

電子秒表的基本原理由圖2.8.7所顯示，現將該圖分四個一部分開展功能設計。
  1)計時器的起動和終止電源電路 ET1103G
  計時器的起停電源電路由基礎RS觸發器構成。
  圖2.8.7單元I為集成化與非門組成的基礎RS觸發器。基礎RS觸發器的2個鍵入端由旋鈕開關K．和K：操縱。按壓旋鈕開關K，門1接地裝置，Q=O，它是校準情況；再按壓旋鈕開關K門2接地裝置，Q=l，門5打開，為起動計數器做準備。Q由1變O，送出去負單脈沖，起動單穩態觸發器工作中。
    2)計數器清零電源電路
    計數器清零電源電路，由圖2.8.7中所顯示的單元Ⅱ的求微分型單穩態觸發器構成。

    由基礎RS觸發器Q端出示的負單脈沖，做為單穩態觸發器鍵入數據信號，使單穩態觸發器輸出負單脈沖，根據非門加到計數器的消除端，為計數器出示清零數據信號。

   3)時鐘產生器
圖2.8.7所顯示的單元Ⅲ是555電路組成的多諧振蕩器，它是一種特性不錯的時鐘源。調整電阻器Rw，使輸出端3得到 頻率為50 Hz\'的矩形框波數據信號，該差分信號根據門5做為記數單脈沖加在計數器1的記數鍵入端CPi。
    4)記數顯示信息電源電路
    圖2.8.7所顯示的單元Ⅳ是二、五、十進制加法器74LS90組成電子秒表的記數單元。在其中計數器2連接成五進制方式，對頻率為50 Hz的時鐘單脈沖開展五分頻，做為計數器3的時鐘鍵入。計數器2及計數器3連接成8421碼十進制方式。其輸出端與譯碼器顯示信息單元的相對鍵入端聯接，可顯示信息0. 1～0.9 s、1～9.9 s記時。
